الوصف

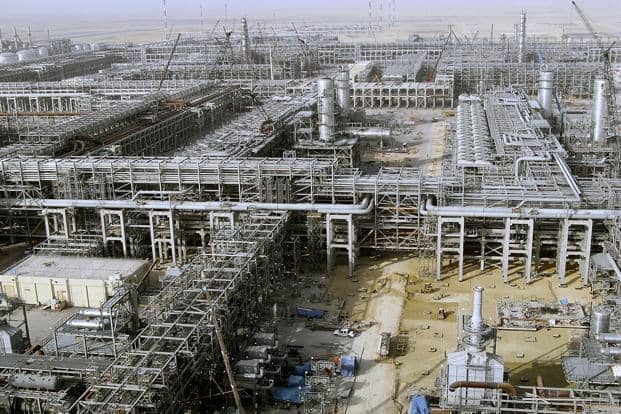

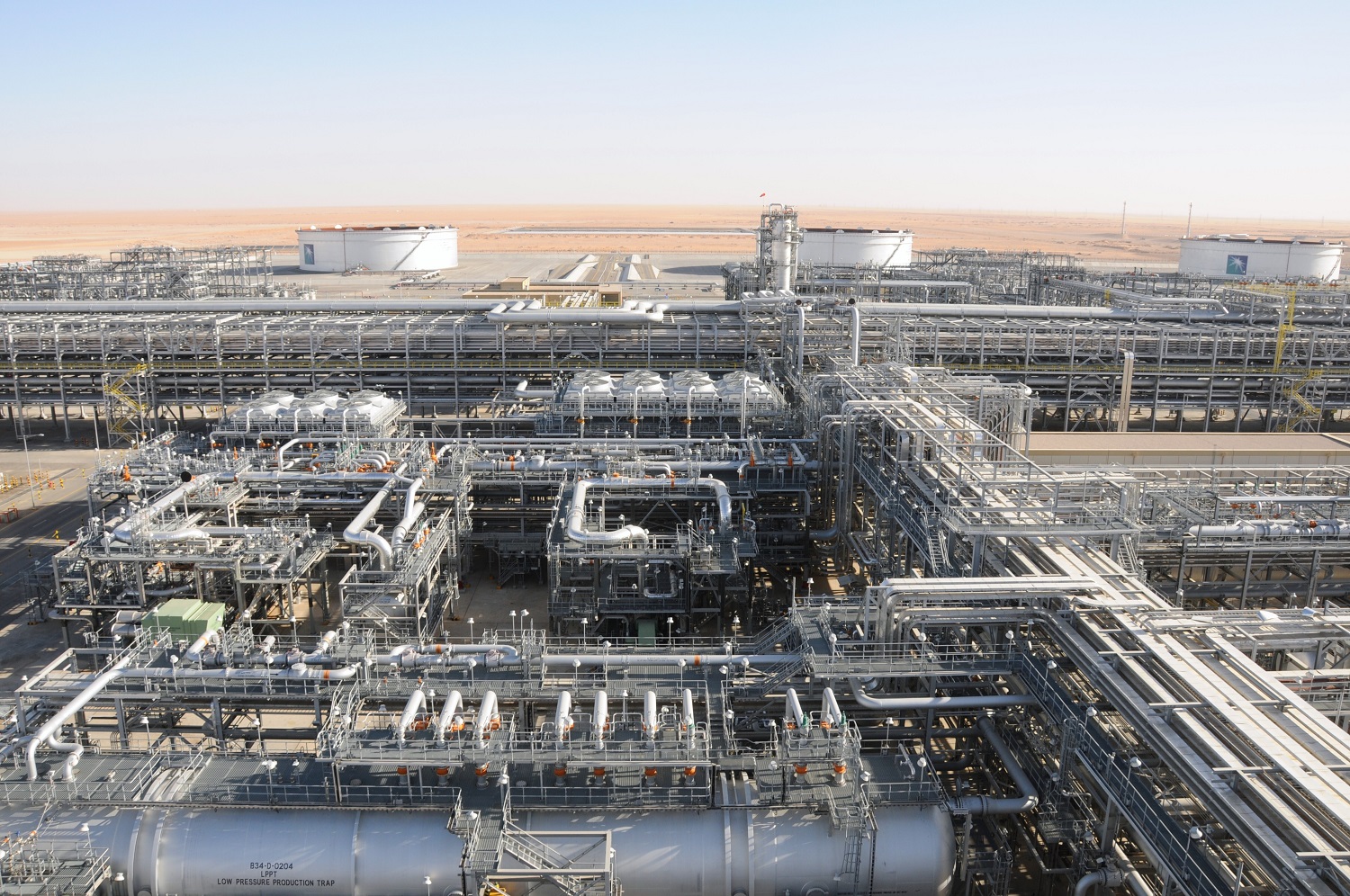

تتألف منشأة بقيق من ثلاث وحدات معالجة أساسية - وحدة معالجة النفط، ومنشأة سوائل الغاز الطبيعي، ووحدة المرافق.

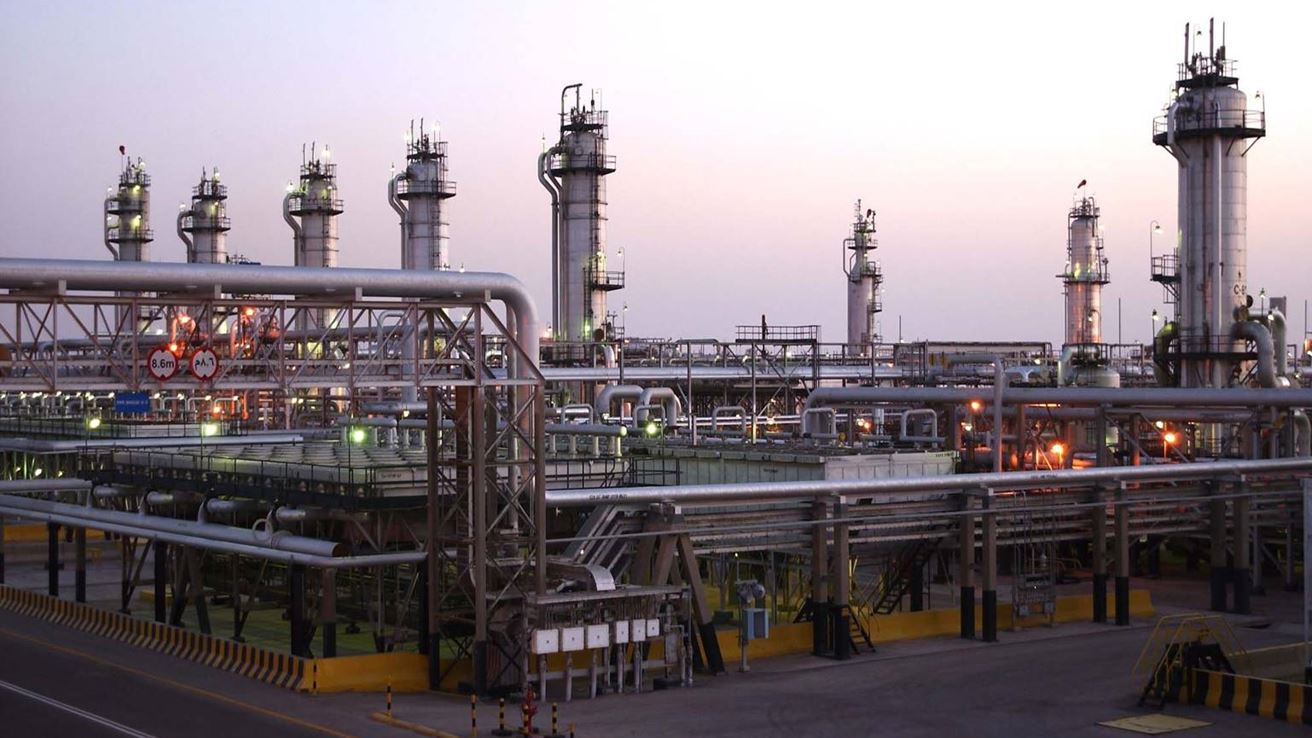

تتكون وحدة معالجة النفط من عدة كرويات و18 عمود تثبيت حيث يتم إزالة كبريتيد الهيدروجين والهيدروكربونات الخفيفة من النفط الخام.

تحتوي منشأة سوائل الغاز الطبيعي على ثمانية قطارات ضغط وأعمدة نزع وعمود إزالة الإيثان. تزود وحدة المرافق الطاقة والبخار والمياه المعالجة وهواء الأجهزة لمرافق النفط وسوائل الغاز الطبيعي.

يتم توليد الطاقة التي يحتاجها المرفق من خلال ستة مولدات طاقة تتألف من ثلاث توربينات بخارية وثلاثة مولدات توربينات غازية احتراقية. يتم توفير البخار الناتج عن 14 غلاية لوحدة معالجة النفط ومنشأة سوائل الغاز الطبيعي والتوربينات والضواغط.

تتكون محطة معالجة المياه في المرفق من 16 وحدة تناضح عكسي، والتي توفر المياه منزوعة المعادن. يتم توفير المياه التي تنتجها المحطة كمكمل للغلايات ومولدات البخار لاستعادة الحرارة لإنتاج البخار اللازم.

كما يتم استخدام المياه التي تنتجها المحطة كمياه شرب لموظفي المحطة ويتم توريدها إلى مجتمع بقيق المجاور.

تم تجهيز منشأة بقيق بضاغطين هوائيين يعملان بالبخار وثلاثة ضواغط هواء تعمل بمحرك، والتي توفر الهواء الآلي المطلوب. يتم استخدام أداة الهواء لتشغيل صمامات التحكم في المنشأة.
